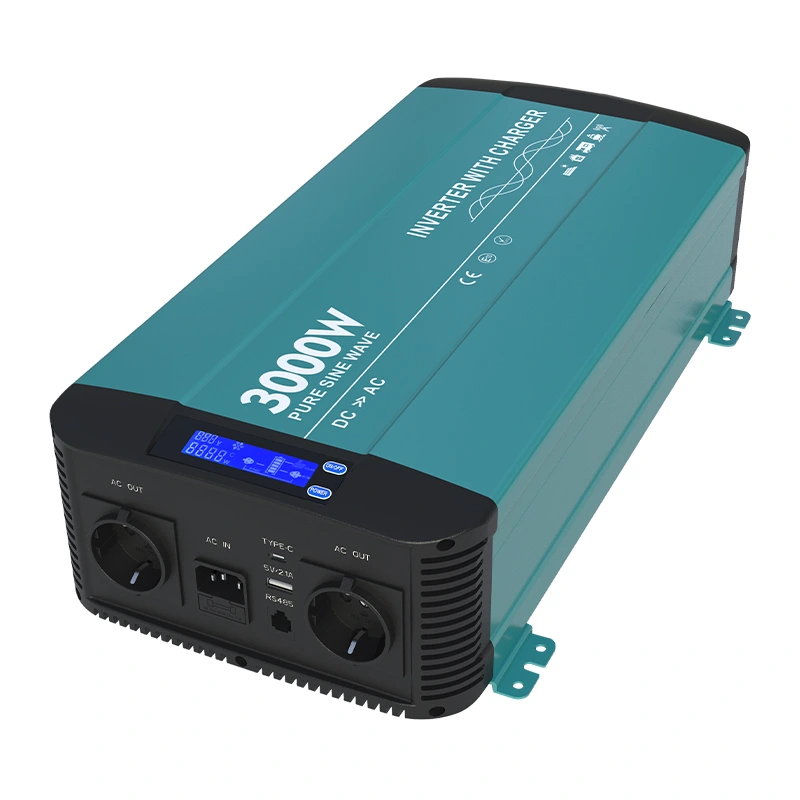

چه چیزی اینورتر موج سینوسی خالص 3000 واتی با شارژر HK3000PC را برای راه‌اندازی برق خارج از شبکه و پشتیبان ایده‌آل می‌سازد؟

بسیاری از تاسیسات برق از راه دور هنگام هماهنگ کردن اینورترهای جداگانه و شارژرهای باتری خارجی با چالش‌هایی مواجه می‌شوند، زیرا زمان‌بندی نامناسب یا آستانه‌های ولتاژ ناسازگار می‌تواند سلامت باتری را کاهش داده و پایداری کلی سیستم را کاهش دهد.اینورتر موج سینوسی خالص 3000 واتی با شارژر HK3000PCوارونگی DC-AC و شارژ باتری AC-DC را در یک شاسی جمع و جور ادغام می کند، و پیچیدگی هماهنگی چندین مؤلفه برق مجزا برای پروژه های برق خارج از شبکه، تلفن همراه یا آماده به کار را از بین می برد. واحدهای همه کاره طرح‌بندی سیم‌کشی را ساده می‌کنند و نقاط شکست را در زنجیره انرژی کاهش می‌دهند، که مزایای ملموسی را برای کاربرانی که با راه‌اندازی کمپ، مکان‌های کاری از راه دور، و پیکربندی‌های پشتیبان مسکونی کار می‌کنند، به ارمغان می‌آورد که در آن دسترسی مداوم برق از اهمیت عملی بالایی برخوردار است. هنگام مونتاژ سیستم های قدرت مستقل، هر کابل اضافه شده و دستگاه جداگانه نقاط ضعف بالقوه ایجاد می کند، بنابراین معماری های سخت افزاری یکپارچه سزاوار توجه دقیق در طول مراحل برنامه ریزی هستند.

1. درک اصول واحد اینورتر-شارژر ترکیبی

یک اینورتر-شارژر ترکیبی دو نقش اصلی را در یک اکوسیستم برق مبتنی بر ذخیره سازی ایفا می کند. اول، جریان مستقیم ذخیره شده در بانک های باتری سرب-اسید یا لیتیوم را می گیرد و آن را به جریان متناوب منطبق با مشخصات استاندارد تجهیزات الکتریکی خانگی تبدیل می کند. دوم، هر زمان که منبع AC خارجی در دسترس باشد، مدار شارژر آنبورد برق را از منبع تغذیه شبکه یا ژنراتور می‌گیرد تا بسته‌های باتری متصل را دوباره پر کند. این طراحی دو نقشه، نیاز کاربران به جابجایی دستی بین سخت افزار شارژر مستقل و ماژول های اینورتر را از بین می برد.

• سوئیچ یکپارچه بین جریان کار وارونگی با باتری و شارژ برق محور
• پنل LCD یکپارچه برای تجسم معیارهای زمان اجرا حیاتی از جمله خوانش ولتاژ و وات
• قطع کننده مدار AC یکپارچه برای ایمنی مدار تکمیلی در مسیر اصلی ورودی AC تعبیه شده است
• پورت‌های اختصاصی USB-A و Type-C که شارژ مستقیم دستگاه را با ولتاژ پایین راحت ارائه می‌کنند.

ابعاد فیزیکی و وزن نقش مهمی برای نصاب ها ایفا می کند. ابعاد این واحد 489×252×118 میلی‌متر و وزن 8.8 کیلوگرم است که استقرار پایه دیواری را برای محفظه‌های ثابت و متحرک امکان‌پذیر می‌سازد. براکت‌های نصب شده روی محفظه فلزی، اتصال ایمن را روی سطوح جامد ساده می‌کنند، چه کاربران سخت‌افزار را در کمدهای ابزار، محفظه‌های خودرو یا کابینت‌های سرپوشیده در فضای باز پیکربندی کنند. فاصله مناسب در اطراف توری های تهویه همیشه باید حفظ شود. جریان هوا مسدود شده باعث ایجاد حفاظت حرارتی می شود و ظرفیت خروجی موجود را تحت بارهای عملیاتی سنگین محدود می کند.

2. کیفیت شکل موج خروجی و سازگاری بار در دنیای واقعی

خروجی موج سینوسی خالص یکی از مهم ترین تمایزها در مقایسه با جایگزین های سینوسی اصلاح شده را تشکیل می دهد. اعوجاج هارمونیک کل که کمتر از پنج درصد نگه داشته می شوند، ویژگی های شکل موج ارائه شده توسط شبکه های عمومی را تکرار می کند. این امر هنگام استفاده از لوازم الکترونیکی مصرفی حساس، موتورهای القایی، کمپرسورهای تبرید و تجهیزات آزمایشگاهی اهمیت زیادی دارد. دستگاه‌های حاوی سیم‌پیچ‌های موتور یا بردهای کنترل داخلی پیچیده اغلب داغ‌تر می‌شوند، صدای اضافی تولید می‌کنند یا در هنگام تغذیه سیگنال‌های قدرت سینوسی تغییر یافته تحریف‌شده، طول عمر کوتاه‌تری دارند.

خروجی نامی پیوسته به 3000 وات می رسد و ظرفیت موج به 6000 وات می رسد که در فواصل دو ثانیه ای ثابت می ماند. درجه ولتاژ جریان هجومی بالایی را کنترل می کند که دستگاه های القایی فوری شروع به چرخش موتور خود می کنند. اینورترها بدون فضای سرج کافی، می‌توانند هر بار که کمپرسورها، پمپ‌های آب یا موتورهای ماشین لباسشویی شروع به راه‌اندازی می‌کنند، محافظ‌های اضافه بار را از بین ببرند. گزینه‌های ولتاژ خروجی قابل تنظیم کارخانه، خانواده‌های 100-120VAC و 200-240VAC را در کنار تنظیمات فرکانس انتخابی 50Hz یا 60Hz برای مطابقت با هنجارهای الکتریکی منطقه پوشش می‌دهند. حداقل راندمان تبدیل بار کامل 89 درصد است، در حالی که اوج بازده عملیاتی به 92 درصد می رسد. راندمان بالاتر به معنای هدر رفت انرژی کمتر به عنوان گرما است و ظرفیت باتری ذخیره شده برای بارهای کاربر نهایی به جای تلفات حرارتی در الکترونیک قدرت حفظ می شود.

اینورتر موج سینوسی خالص 3000 واتی با شارژر HK3000PCاز جداسازی کامل گالوانیکی بین مدارهای ورودی DC و مدارهای خروجی AC پشتیبانی می کند. عایق بندی کامل ورودی-خروجی یک لایه ایمنی مهم را اضافه می کند و انتشار خطا را در صورت خطاهای زمین یا اشتباهات سیم کشی در مدارهای باتری متصل محدود می کند. این ویژگی جداسازی در میان نصاب‌های حرفه‌ای که سیستم‌هایی را برای مکان‌هایی با خطرات ایمنی الکتریکی بالا می‌سازند، مانند محیط‌های دریایی و برنامه‌های وسایل نقلیه سیار که در آن تراکم و ارتعاش شانس رویدادهای تصادفی اتصال کوتاه را افزایش می‌دهند، تحسین زیادی دریافت می‌کند.

3. سیستم شارژ یکپارچه و مدیریت باتری سه مرحله ای

شارژر داخلی AC-DC از منطق شارژ سه مرحله ای کلاسیک پیروی می کند: فاز جریان ثابت حجیم، فاز ولتاژ ثابت جذب و فاز تعمیر و نگهداری شناور. این پروفایل شارژ تثبیت شده، چرخه های شارژ را برای شیمی باتری های سرب اسیدی بهینه می کند. در فاز حجیم، شارژر حداکثر جریان مجاز را برای بالا بردن سریع ولتاژ باتری به سمت بالا ارائه می کند. پس از رسیدن به آستانه ولتاژ جذب هدف، واحد به مرحله جذب منتقل می شود و ولتاژ ثابت را حفظ می کند در حالی که جریان شارژ به طور طبیعی به سمت پایین کاهش می یابد. هنگامی که جریان تقریباً به ده درصد مقدار شارژ نامی کاهش می یابد، سخت افزار وارد مرحله شناور می شود و ولتاژ تعمیر و نگهداری کمتری را برای مقابله با تخلیه خود بدون شارژ بیش از حد صفحات سلول اعمال می کند.

تصحیح ضریب توان به مقادیر بیشتر از 0.95 تحت حداکثر بار شارژ دست می یابد. عملکرد قوی ضریب توان مصرف توان راکتیو از منبع AC را کاهش می دهد و تقاضای ملایم تری را برای ژنراتورهای قابل حمل یا پریزهای شبکه با ظرفیت محدود ایجاد می کند. ورودی AC ولتاژ شبکه گسترده را می پذیرد. برای نوع 230VAC، پنجره ورودی AC عملیاتی از 180VAC تا 260VAC است. تحمل ورودی گسترده به این معنی است که شارژر می‌تواند حتی زمانی که خروجی ژنراتور از مقادیر اسمی ایده‌آل خارج می‌شود، به کار خود ادامه دهد، که اغلب در سخت‌افزار ژنراتور قابل حمل که تحت شرایط بار نوسانی کار می‌کنند، اتفاق می‌افتد.

حداکثر جریان شارژ بسته به نوع ولتاژ ورودی DC متفاوت است. مدل‌های DC دوازده ولتی خروجی شارژ تا چهل آمپر را پشتیبانی می‌کنند، در حالی که نسخه‌های بیست و چهار ولتی DC خروجی شارژ حداکثر بیست آمپری را ارائه می‌کنند. طراحان سیستم باید حداکثر جریان شارژر را با نرخ شارژ توصیه شده منتشر شده توسط سازندگان باتری مطابقت دهند. جریان های شارژ بیش از حد بالا باعث تسریع تخریب باتری می شود. برعکس، جریان شارژ کم حجم، زمان شارژ را به طور غیر ضروری طولانی می کند. جفت کردن دقیق ظرفیت بانک باتری با قابلیت شارژر، عملکرد بهینه چرخه عمر باتری درازمدت را تضمین می کند.

4. عملکرد انتقال ATS و تداوم سیستم در طول جابجایی نیرو

سوئیچ انتقال خودکار داخلی (ATS) جابجایی بین برق AC حاصل از باتری و منبع اصلی خارجی ورودی را انجام می دهد. زمان انتقال زیر 16 میلی ثانیه ثبت می شود. اکثر وسایل برقی خانگی متداول، وقفه های کوتاهی به این بزرگی را بدون خاموش شدن کامل برق تحمل می کنند. این مشخصه تداوم تقریباً درجه UPS را برای بسیاری از بارهای متصل ارائه می دهد. کاربران باید در نظر داشته باشند که اگر انتقال صفر میلی‌ثانیه به یک نیاز عملیاتی مطلق تبدیل شود، ممکن است برخی از سخت‌افزارهای محاسباتی صنعتی بسیار حساس همچنان به واحدهای UPS واقعی آنلاین اضافی در بالادست نیاز داشته باشند.

سخت افزار رله داخلی وظایف سوئیچینگ مدار فیزیکی را انجام می دهد. رتبه‌بندی رله‌ها در انواع مختلف محصول متفاوت است: پیکربندی‌های 110 ولت، رله‌های دارای 30 آمپر را اجرا می‌کنند، و مدل‌های 230 ولتی، رله‌های دارای رتبه 16 آمپر را به کار می‌برند. قطع کننده مدار AC یکپارچه در سمت ورودی برق، حفاظت قطع جریان بیش از حد برای تغذیه AC ورودی را فراهم می کند و ایمنی رله را تکمیل می کند. هنگامی که برق اصلی پس از یک رویداد قطعی باز می گردد، منطق ATS به طور خودکار بارها را به منبع AC خارجی هدایت می کند و همزمان مدار شارژر داخلی را فعال می کند تا ذخایر انرژی باتری را دوباره پر کند. این رفتار غیرفعال کردن، سخت‌افزار را برای نصب‌های راه دور بدون مراقبت که در آن اپراتورهای انسانی نمی‌توانند به‌سرعت به رویدادهای بازیابی شبکه پاسخ دهند، مناسب می‌سازد.

5. لایه های حفاظتی تعبیه شده برای قابلیت اطمینان عملیاتی طولانی مدت

مجموعه حفاظت چندلایه قوی هم از سخت افزار اینورتر-شارژر و هم از باتری و تجهیزات بار متصل محافظت می کند. محافظ‌های جانبی ورودی DC، دفاع از قطبیت معکوس را از طریق فیوز داخلی، قطع ولتاژ پایین و شرایط خاموش شدن بیش از حد ولتاژ پوشش می‌دهند. هنگام اتصال کابل‌های باتری گیج سنگین، حفاظت با قطبیت معکوس، دفاعی حیاتی در برابر اشتباهات سیم‌کشی نصاب ارائه می‌کند. بدون چنین حفاظتی، پایانه های باتری معکوس می توانند به طور دائمی الکترونیک تبدیل برق را در چند لحظه نابود کنند.

در سمت خروجی AC، واحد به اتفاقات اتصال کوتاه، موقعیت‌های اضافه بار پایدار و رویدادهای دمای بیش از حد داخلی پاسخ می‌دهد. هر زمان که دمای داخلی از سقف عملیاتی ایمن بالاتر می رود، حفاظت حرارتی برای جلوگیری از آسیب دائمی قطعات، روند خاموش شدن را آغاز می کند. فن های خنک کننده تنظیم شده با دما و بار، سرعت چرخش را به صورت پویا تنظیم می کنند. فن ها فقط تحت حجم کاری سنگین یا دمای داخلی بالا سریعتر می چرخند. در شرایط بار سبک، صدای فن به حداقل می رسد، این یک مزیت مهم برای تاسیسات داخلی مسکونی یا کابین است که در آن راحتی صوتی برای سرنشینان اهمیت دارد.

هر شرایط حفاظتی سیگنال‌های بازخورد قابل مشاهده را از طریق نمایشگر LCD در پنل جلویی ایجاد می‌کند و امکان عیب‌یابی بدون باز کردن بدنه تجهیزات را فراهم می‌کند. توانایی خواندن کدهای خطا مستقیماً از روی صفحه نمایش محلی، تشخیص سرعت برای تکنسین‌های محل که به سایت‌های برق راه دور سرویس می‌دهند.اینورتر موج سینوسی خالص 3000 واتی با شارژر HK3000PCبسیاری از پاسخ‌های حفاظتی مختلف را در داخل واحد ادغام می‌کند و نیاز به قرار دادن بسیاری از ماژول‌های محافظ خارجی مجزا در اطراف معماری سیستم قدرت را حذف می‌کند.

6. پورت های ارتباطی سخت افزاری و امکان نظارت از راه دور

یک درگاه ارتباطی RS-485 با رابط فیزیکی به سبک RJ-11، قابلیت نظارت از راه دور را فعال می کند. کاربران می‌توانند به‌صورت اختیاری یک پنل کنترل LCD از راه دور خارجی را که دور از شاسی اصلی اینورتر-شارژر قرار دارد، وصل کنند. این ثابت می‌کند که برای تأسیساتی که سخت‌افزار اصلی برق در داخل محفظه‌های ذخیره‌سازی زیرزمین یا کابینت‌های ابزار قرار می‌گیرد، راحت است، در حالی که اپراتورها مایلند خوانش‌های وضعیت را از فضاهای نشیمن مشاهده کنند. اتصال اترنت به عنوان یک ارتقا اختیاری برای تنظیمات نظارتی پیشرفته تر وجود دارد.

از طریق گذرگاه RS-485، سیستم‌های نظارت میزبان می‌توانند مجموعه داده‌های بلادرنگ شامل ولتاژ باتری، وات خروجی، پرچم‌های حالت عملیاتی و نشانگرهای خطای فعال را استخراج کنند. برای یکپارچه‌کننده‌های سیستم که استقرارهای ریزشبکه بزرگ‌تری ایجاد می‌کنند، این مسیرهایی را برای ادغام سخت‌افزار در پلت‌فرم‌های سطح بالاتر نظارت بر سایت باز می‌کند. به خاطر داشته باشید که روش‌های سیم‌کشی RS-485 باید به دستورالعمل‌های صنعت برای سیگنال‌دهی دیفرانسیل در فواصل طولانی احترام بگذارد. انتخاب مناسب کابل و اتصال زمین به جلوگیری از خراب شدن داده ها ناشی از نویز الکتریکی از هادی های برق با جریان بالا در اطراف کمک می کند.

7. محیط های عملیاتی مناسب و نکات نصب مکانیکی

محدوده دمای محیط با بار کامل از صفر درجه سانتیگراد تا مثبت چهل درجه سانتیگراد گسترش می یابد. هنگامی که دمای محیط به شصت درجه سانتیگراد افزایش می یابد، سخت افزار به طور خودکار ظرفیت خروجی موجود را تا هفتاد درصد توان اسمی کاهش می دهد. پنجره دمای ذخیره سازی از صفر تا هفتاد درجه سانتیگراد برای دوره های غیر عملیاتی باز می شود. تحمل رطوبت در شرایط محیطی غیر متراکم به حداکثر رطوبت نسبی نود و سه درصد می رسد. چگالش یک عامل خطر عمده است. مکان هایی که تشکیل شبنم را تجربه می کنند باید از تهویه کافی برای خشک نگه داشتن بردهای مدار داخلی اطمینان حاصل کنند.

جهت نصب باید از نقشه های مکانیکی سازنده پیروی کند. فاصله کافی را در مجاورت منافذ تهویه فن حفظ کنید تا هوای داغ خروجی بتواند آزادانه از آن خارج شود. از آب بندی واحد در داخل کابینت کوچک کاملاً محصور و بدون تهویه خروجی اختصاصی خودداری کنید، زیرا گرمای محبوس شده باعث کاهش دمایی و خاموش شدن مکرر محافظ می شود. هنگام انتخاب گیج کابل باتری، همیشه مقدار جریان DC بالا مرتبط با سطوح توان سه هزار وات را در نظر بگیرید. کابل های کم اندازه باعث افت ولتاژ مقاومتی بیش از حد می شوند و نقاط گرمای بیش از حد خطرناکی را در طول سیم کشی ایجاد می کنند.

8. سوالات فنی متداول

9. افکار نهایی برای یکپارچه سازان سیستم

سخت‌افزار اینورتر-شارژر همه در یک، بسیاری از ساخت‌های سیستم‌های قدرت پشتیبان و خارج از شبکه را با ادغام وارونگی، شارژ باتری، سوئیچینگ انتقال خودکار و عملکردهای حفاظتی متعدد در یک شاسی ساده می‌کند. هنگام ارزیابی سخت افزار تبدیل توان، فقط به ارقام نرخ وات پیوسته نگاه کنید. برای ارزیابی ظرفیت کنترل موج، خلوص شکل موج، کامل بودن ویژگی حفاظتی داخلی، زمان‌بندی سوئیچ انتقال و رابط‌های نظارتی موجود، زمان صرف کنید. هر یک از این مشخصات، قابلیت اطمینان سیستم در دنیای واقعی را هر روزه شکل می دهد.

هر پروژه سیستم قدرت با ممیزی کامل بار شروع می شود. قبل از انتخاب بانک باتری و ترکیب اینورتر-شارژر، میزان وات را برای هر وسیله‌ای که انتظار می‌رود کار کند، مستند کنید، بارهای القایی با جریان‌های هجومی راه‌اندازی زیاد را یادداشت کنید، و محدودیت‌های عمق تخلیه باتری قابل قبول را تعریف کنید. پیش برنامه ریزی متفکرانه از ناامیدی عملیاتی پس از اتمام نصب سخت افزار جلوگیری می کند.اینورتر موج سینوسی خالص 3000 واتی با شارژر HK3000PCبه خوبی برای پروژه هایی که به خروجی پیوسته سه هزار وات نیاز دارند در حالی که خواهان قابلیت شارژ یکپارچه بدون مونتاژ مجموعه ای از اجزای جداگانه سیستم قدرت هستند، مناسب است.

برای پیشینه تولید حرفه ای در پشت این سخت افزار، می توانید منابع منتشر شده توسط را بررسی کنیدNingbo Kosun New Energy Co.,Ltd.اسناد مهندسی، نقشه‌های ابعاد و برگه‌های مشخصات کامل، عمق بیشتری را برای ارزیاب‌های فنی آماده‌سازی طرح‌های سیستم فراهم می‌کنند.
